Milisekundomierz M-1

Umożliwia badanie sekwencji zdarzeń w automatyce. Umożliwia jednoczesny pomiar czasu w pięciu niezależnych obwodach np. wyłączających.

Zastosowanie

Milisekundomierz umożliwia badanie sekwencji zdarzeń w automatyce. Umożliwia jednoczesny pomiar czasu w pięciu niezależnych obwodach np. wyłączających. Wejścia milisekundomierza sterowane mogą być pojawieniem się lub zanikiem napięcia. Umożliwia on wykonywanie pomiarów między innymi takich jak:



  • czas trwania impulsu
  • czas mierzony pomiędzy impulsami
  • czas od załączenia prądu do zadziałania zabezpieczeń



Budowa

Urządzenie walizkowe zostało wyposażone w:



  • dwa wejścia START,
  • pięć wejść STOP,
  • trzy wyjścia przekaźnikowe,
  • bank pamięci wyników pomiarów

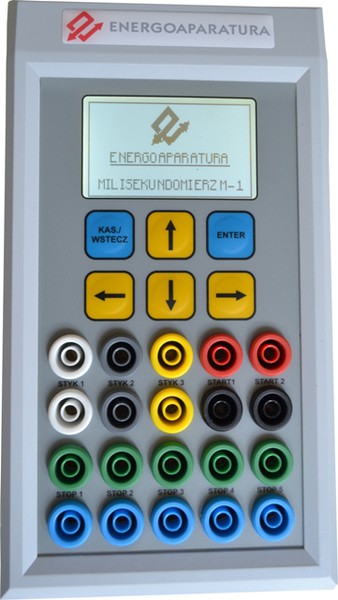

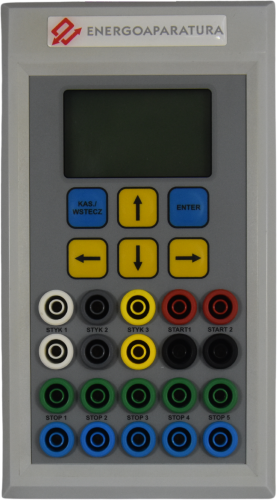

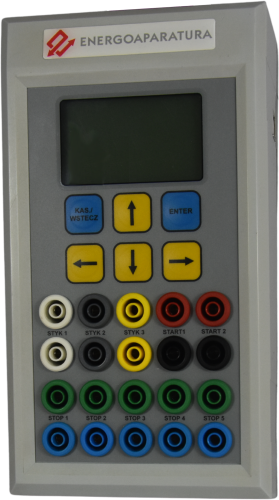

Rys. 1 Wygląd panelu milisekundomierza M-1

Dane techniczne

Napięcie zasilające

Napięcie zasilające UN

UN = 12V DC

Pobór mocy

<2W

Wejścia sterujące

Liczba wejść

7

Izolacja

Optyczna

Napięcie sygnałów wejściowych

Uw = 220V DC

Próg napięcia sterowania

150V DC

Wyjścia sygnałowe

Liczba wyjść przekaźnikowych

3

Obciążalność prądowa

0,3W

Zdolność łączeniowa

3A przy 230 VAC

0,2A przy 220 VDC; L/R=40ms

Izolacja

Napięcie znamionowe

350V

Wytrzymałość elektryczna

2,5kV; 50 Hz; 1 min.

Stopień ochrony obudowy

IP-40

Dane ogólne

Wymiary zewnętrzne

406/330/174

Wilgotność otoczenia

<95%

Temperatura pracy

Od -5oC do 40oC

Masa

<0,5kg
