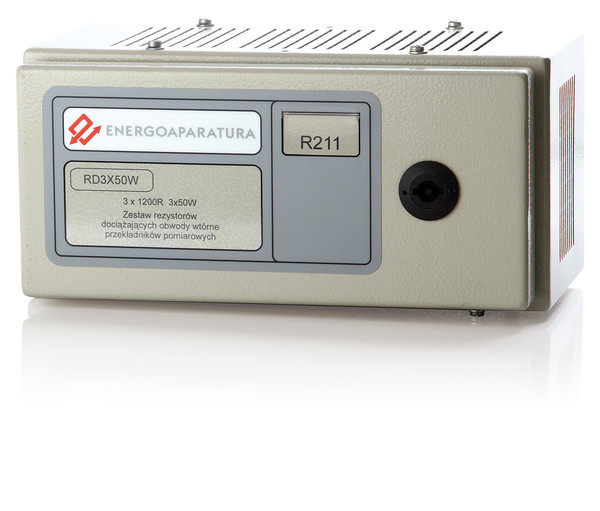

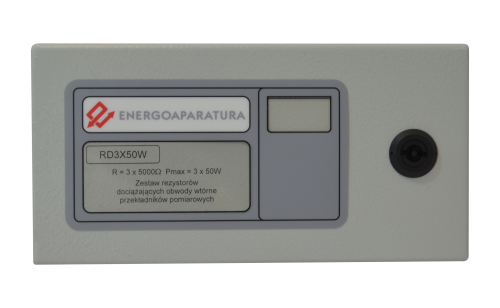

Rezystor bezindukcyjny RD3x50

Urządzenie dociążające układ pomiarowy dla zapewnienia odpowiedniego przedziału pracy przekładników prądowych i napięciowych.

Zastosowanie

Przekładniki prądowe jak i napięciowe gwarantują poprawne warunki pracy przy obciążeniu w przedziale 25 – 100 % mocy znamionowej. W przypadku przekładników starszego typu może okazać się, iż obciążenie na poziomie 25% mocy znamionowej nie będzie wystarczające.
Rezystory dociążające dodatkowo obciążają układ pomiarowy w celu zapewnienia odpowiedniego przedziału pracy przekładników prądowych oraz napięciowych.

Charakterystyka

  • Wkłady rezystorowe wykonane w technologii grubowarstwowej
  • związek rezystancji od napięcia poniżej 30 ppmN,
  • znikoma indukcyjność własna (mniej niż 100 nH),
  • bardzo dobra stabilność długotrwała,
  • zamek przemysłowy z możliwością plombowania,

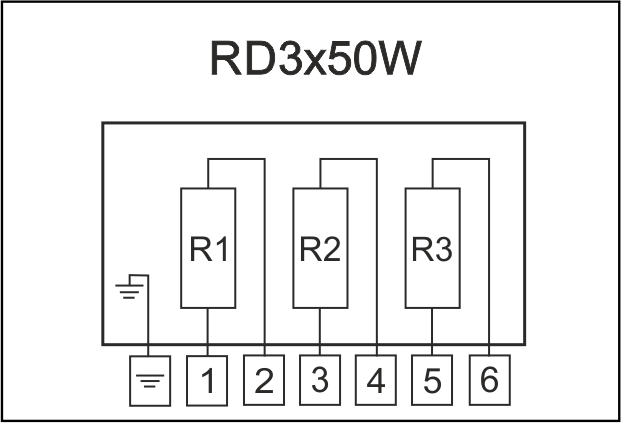

  • montaż w układzie typu gwiazda lub trójkąt.
  • wartości rezystorów dobierane na zamówienie klienta (tab. 1)
Wartości rezystorów dla przekładników napięciowych
Rezystancja
(wartości przykładowe)
 Moc pobierana przez rezystory
połączenie w gwiazdę połączenie w trójkąt
3 x 5 kΩ 3 x 0,67 W 3 x 2,00 W
3 x 2 kΩ 3 x 1,68 W 3 x 5,00 W
3 x 1,2 kΩ 3 x 2,77 W 3 x 8,33 W
3 x 1 kΩ 3 x 3,36 W 3 x 10,00 W
3 x 670 Ω 3 x 5,00 W 3 x 14,90 W
3 x 400 Ω 3 x 8,40 W 3 x 25,00W
3 x 240 Ω 3 x 14,00 W 3 x 41,70 W
3 x 100 Ω 3 x 33,60 W 3 x 100,00 W



Wartości rezystorów dla przekładników prądowych 1A
Rezystancja
(wartości przykładowe)
 Moc pobierana przez rezystory
3 x 1 Ω 3 x 1 W
3 x 5 Ω 3 x 5 W
3 x 10 Ω 3 x 10 W
3 x 20 Ω 3 x 20 W
Wartości rezystorów dla przekładników prądowych 5A
Rezystancja
(wartości przykładowe)
 Moc pobierana przez rezystory
3 x 0,5 Ω 3 x 12,5 W
3 x 0,2 Ω 3 x 5,0 W
3 x 0,1 Ω 3 x 2,5 W

Dane techniczne

Rezystancja znamionowa wg zamówienia
Moc znamionowa 3 x 50W
Tolerancja wartości rezystancji 5%
TWR 100 ppm/oC
Rezystancja izolacji >100 MΩ
Wytrzymałość elektryczna izolacji 2,5kV (50Hz 1 min.)
Wytrzymałość na przeciążenia 2 x In lub 2 x Un
Wymiary 120mm x 250mm x 150mm
Masa 2 kg
Temperatura otoczenia
– w czasie pracy od -5oC do +40 oC
– w czasie składowania i transportu od -20oC do +70oC
Wilgotność <75%

Do pobrania

DTR RD3X50W

Deklaracja zgodności
