Programowalny układ automatyki- Sygnalizacja stacji PUAr-1

Urządzenie PUAr-1 służy do optycznej i akustycznej wizualizacji zadziałania zabezpieczeń, oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych.

Zastosowanie

Urządzenie PUAr-1 służy do optycznej i akustycznej wizualizacji zadziałania zabezpieczeń, oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych.

Wizualizacja sygnałów zakłóceniowych zapewnia personelowi precyzyjną i szybką informację na temat pojawiających się zagrożeń.

Urządzenie pełni także funkcję rejestratora zdarzeń- dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych.

Budowa

Urządzenie wykonane jest w obudowie kasetowej 19’’/4U/121. W każdej kasecie 4U znajduje się standardowo 8 kart wejściowych po 8 sygnałów co daje 64 tory zakłóceniowe. Każde urządzenie wyposażone jest w niezależny panel z 64 trójkolorowymi diodami LED RGB o średnicy 8[mm] sygnalizującymi zakłócenie (kolor wybiera się programowo). W kasecie 4U można umieścić niestandardową ilość kart wejściowych – max 16. Mamy wtedy 128 sygnałów wejściowych. Sygnały wejściowe można grupować (do 10 sygnałów) i zapalać odpowiednią diodę LED. W wyniku grupowania sygnałów dowolna dioda LED może być zapalana z dowolnego toru wejściowego i dowolnej kart wejściowej. Urządzenie może być zbudowane z maksymalnie 4 kaset 4U co daje w wersji podstawowej 64*4=256 sygnałów. A w wersji niestandardowej do 500 sygnałów. Urządzenie PUAr-1 można opcjonalnie wyposażyć w przekaźniki powielające sygnały wejściowe. Sygnały powielające również można grupować (max 10 sygn.). W wersji standardowej 4U można umieścić do 8 kart powielających po 8 sygnałów co daje 64 wyjścia przekaźnikowe.

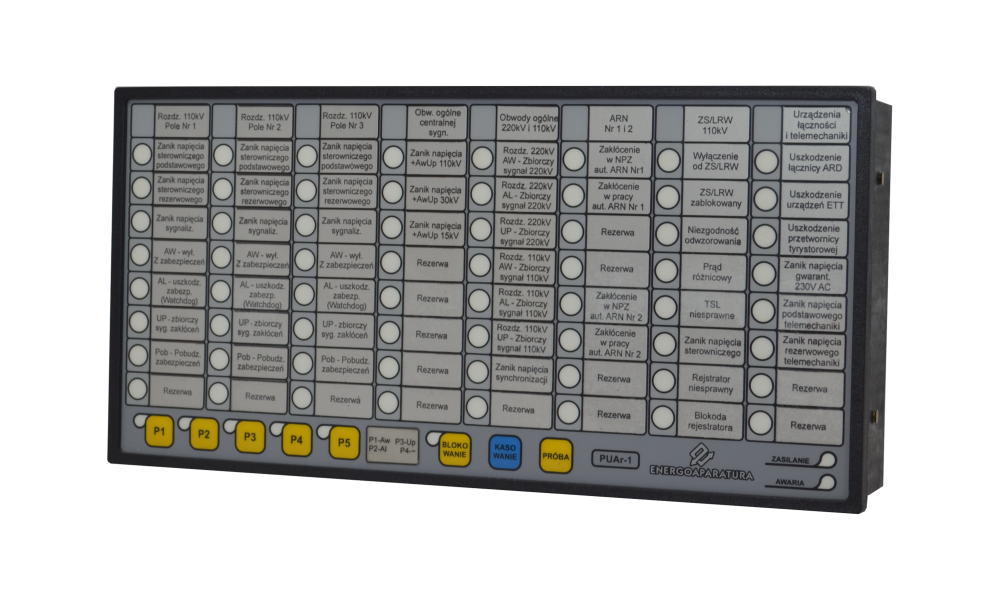

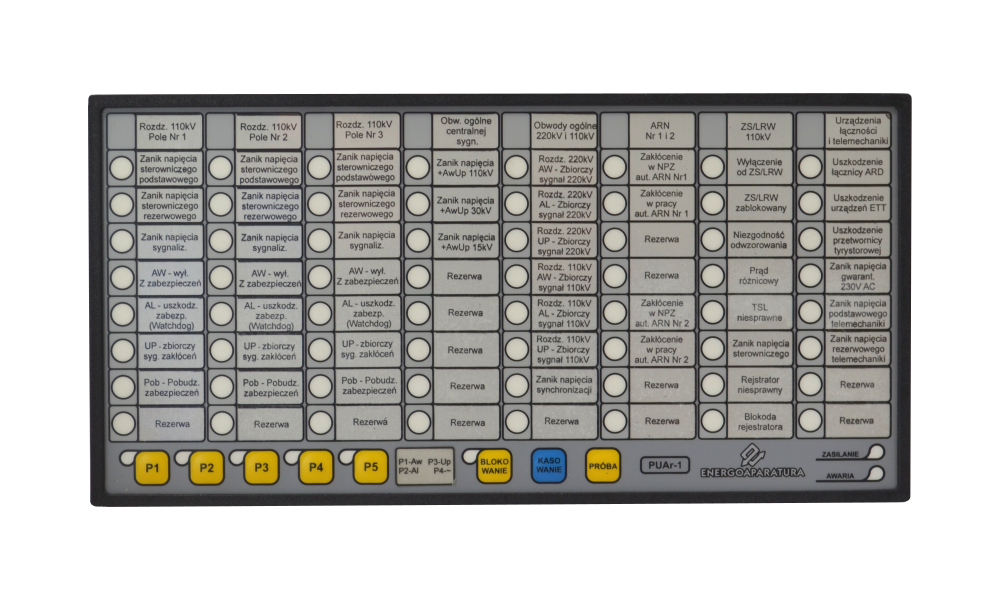

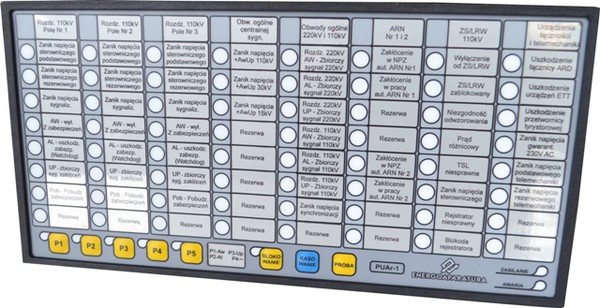

Rys. 1. Urządzenie PUAr-1- widok od frontu

Na panelu frontowym urządzenia znajdują się czterokolorowe diody sygnalizacyjne o wymiarach 8 mm, gdzie kolor sygnału informacyjnego wybiera się programowo.

Każda dioda LED może być przyporządkowana do dowolnego toru wejściowego.

Można również grupować sygnały wejściowe do max 10 sygnałów i pobudzać tą samą diodę LED.

Obok każdej diody jest pole opisowe o wymiarach 37×11 mm.

Nad każdą grupą czterech sygnałów LED można umieścić opis zbiorczy o wymiarach [50×9].

Dane techniczne

Napięcie zasilające
Napięcie zasilające	Uz = 2 x 220V DC / 230VAC
Dopuszczalny zakres zmian napięcia zasilającego	Od 0,8xUz do 1,15xUz
Pobór mocy (dla jednej kasety)	Wersja standard poniżej 10W Wersja ‘’P’’ poniżej 20W
Dopuszczalny czas przerwy w zasilaniu.	tp = 50ms
Wejścia sygnałowe
Liczba wejść (dla jednej kasety)	Od 64 do 128
Liczba kaset	Od 1 do 4
Izolacja	Optyczna
Napięcie wejściowe (sygnały)	Uw = 220V DC / 230V AC lub wg zamówienia
Próg zadziałania	0,7xUw dla napięcia DC 0,5xUw dla napięcia AC lub wg zamówienia
Pobór mocy przez obwody wejść	0,3W / wejście
Zakres opóźnienia pobudzenia	Od 5ms do 25s dla DC Od 20ms do 25s dla AC Standardowo ustawiono 100ms
Wejścia sterujące
Liczba wejść	8
Izolacja	Optyczna
Napięcie wejściowe	Uws = 220V DC
Próg zadziałania	0,7xUws dla napięcia DC
Pobór mocy przez obwody wejść prób i kasowania	0,3W / wejście
Diody sygnalizacyjne
Liczba diod w kasecie	64
Wielkość pola opisowego diody	37mm x 11mm
Średnica punktu świetlnego diody	8mm
Kolor diody	Żółty/czerwony/zielony/biały
Wyjścia powielające
Liczba styków powielających	Od 64 do 128
Obciążalność prądowa	4A
Zdolność łączeniowa	3A przy 250 V AC 0,2A przy 250 V DC; L/R=40ms
Wyjścia akustyki
Liczba torów sterowania akustyką	8
Obciążalność prądowa	4A
Zdolność łączeniowa	3A przy 250 V AC 0,2A przy 250 V DC; L/R=40ms
