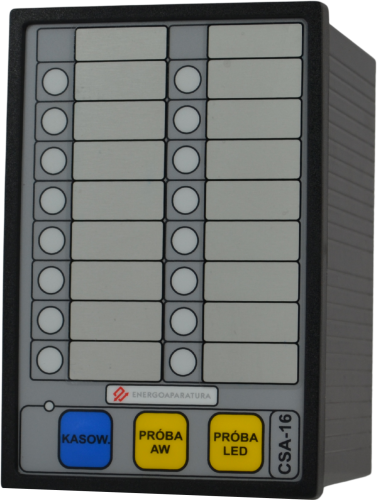

Centralna Sygnalizacja Awaryjna 16-diodowa CSA-16
Urządzenie CSA-16 służy do optycznej i akustycznej sygnalizacji zadziałania zabezpieczeń, oraz sygnalizowanie awarii i zakłóceń w pracy urządzeń elektroenergetycznych.
Urządzenie CSA-16 służy do optycznej i akustycznej sygnalizacji zadziałania zabezpieczeń, oraz sygnalizowanie awarii i zakłóceń w pracy urządzeń elektroenergetycznych.
Sygnalizacja zapewnia personelowi precyzyjną i szybką informację na temat pojawiających się zagrożeń.
Urządzenie spełnia funkcje rejestratora zdarzeń. Dane z dziennika zdarzeń mogą być przekazywane do systemu nadzoru za pomocą łączy światłowodowych, RS232 lub RS485

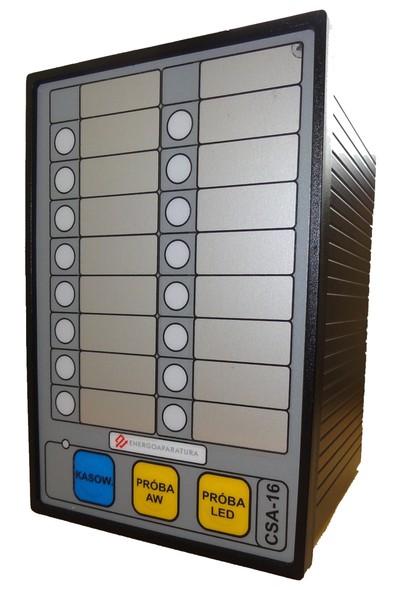

BUDOWA
Urządzenie wykonane jest w obudowie aluminiowej przystosowanej do montażu zatablicowego. Wymiary urządzenia przedstawiono na rys.1, 2.

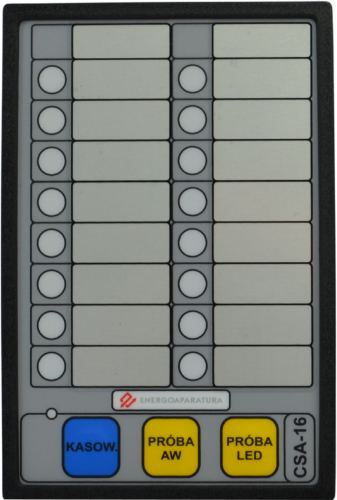

Rys 1. Rysunek wymiarowy- widok urządzenia od frontu

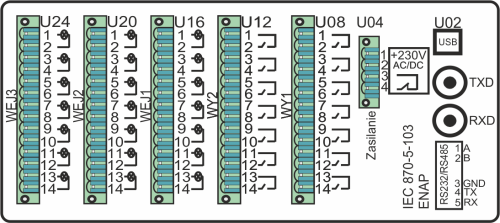

Rys 2. Rysunek wymiarowy- widok urządzenia od strony wyprowadzeń
Urządzenie składa się z kart:
- wejściowej WES-1; 7 wejść dwustanowych izolowanych (adres U24),
- wejściowej WES-1; 7 wejść dwustanowych izolowanych (adres U20),
- wejściowej WES-1; 7 wejść dwustanowych izolowanych (adres U16),
- wyjściowej WYS-1; 7 niezależnych przekaźników powielających (adres U12),
- wyjściowej WYS-1; 7 niezależnych przekaźników powielających (adres U08)- opcja,
- logika sygnalizacji LOS-1 (adres U02),
- zasilacza 220VDC/AC na 12VDC typ. ZAS-1 (adres U04),
- karty frontowej z diodami LED, WY12LED-1,

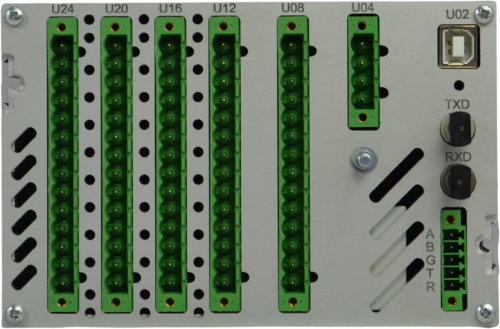

Karty i listwy zaciskowe widoczne są z tyłu urządzenia CSA-16 zgodnie z rys.2.
DANE TECHNICZNE
Napięcie zasilające
|
Napięcie zasilające UN |
1 x 220V DC / 230V AC |
|
Dopuszczalny zakres napięcia |
od 0,8xUN do 1,15xUN |
|
Pobór mocy |
< 10W |
|
Wejścia sygnałowe |
|
|
Liczba wejść |
21 |
|
Liczba diod LED |
16 (RGB 8mm) |
|
Izolacja |
optyczna |
|
Napięcie sygnałów wejściowych |
Uw = 220V DC / 230V AC lub inne wg zamówienia |
|
Próg napięcia sterowania |
0,7xUw dla napięcia DC 0,5xUw dla napięcia AC |
|
Pobór mocy przez obwody wejść |
0,3W / wejście |
|
Zakres opóźnienia wejść (poziom wrażliwości wejść na podawane sygnały napięciowe) |
od 5ms do 25s dla DC od 20ms do 25s dla AC fabrycznie nastawiono na 100ms |
|
Wyjścia sterujące |
|
|
Liczba styków |
14 |
|
Obciążalność prądowa |
4A |
|
Zdolność łączeniowa |
3A przy 250 VAC 0,2A przy 250 VDC; L/R=40ms |
|
Komunikacja |
|
|
Liczba kanałów komunikacyjnych |
2 |
|
Kanał 1 – na płycie tylnej |
światłowód ST / IEC 870-5-103 |
|
Kanał 2 – na płycie tylnej |
USB / protokół EN-1 |
|
Izolacja |
|
|
Napięcie znamionowe |
250V |
|
Wytrzymałość elektryczna |
2,5kV; 50 Hz; 1 min. |
|
Kategoria przepięciowa |
II |
|
Stopień ochrony obudowy |
IP-40 |
|
Wymiary |
144mm x 96mm x 108mm |
|
Wilgotność otoczenia |
< 95% |
|
Temperatura pracy |
od -5oC do 45oC |
|
Masa |
0,65 kg. |
DTR CSA-16* Serwis
Urządzenia wyprodukowane przez firmę Energoaparatura S.A. objęte są standardowo dwuletnim okresem gwarancyjnym.
Serwis gwarancyjny oraz pogwarancyjny wykonywany jest w siedzibie firmy Energoaparatura S.A. w Katowicach.
*Postępowanie ze zużytym sprzętem elektronicznym
Zgodnie z ustawą z dnia 29 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180, poz. 1495) zużyty produkt należy zwrócić firmie Energoaparatura S.A. lub oddać firmie zajmującej się utylizacją odpadów elektronicznych.
