Przekaźnik sygnalizacyjny PS-1 MINI

Przekaźnik służy do optycznej sygnalizacji zadziałania zabezpieczeń oraz do sygnalizacji awarii i zakłóceń w pracy urządzeń elektroenergetycznych.

Zastosowanie

Przekaźnik sygnalizacyjny PS-1-mini przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie służy do optycznej sygnalizacji zadziałania zabezpieczeń oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych.
PS-1 MINI może być stosowany w miejsce przekaźników RA-70, RS-88 oraz RUS.



Charakterystyka

  • niewielkie gabaryty (44 x 44mm)
  • jeden izolowany tor sygnalizacyjny
  • możliwość wizualizacji i powielenia jednego sygnały wejściowego
  • precyzyjna i szybka informacja na temat pojawiających się zagrożeń
  • możliwość podłączenia do systemu nadzoru
  • oprogramowanie ENAP

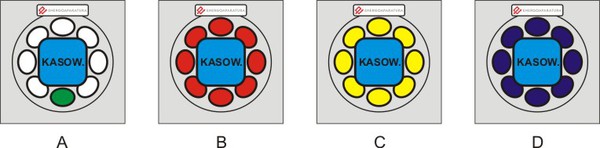

Rys. 1 Wygląd urządzenia podczas pracy dla przykładowej konfiguracji:
A-    przekaźnik zasilony , brak zakłócenia; B-    zakłócenie;
C-    zakłócenie trwa, widok po skasowaniu;D-    sygnalizacja naciśnięcia przycisku”Kasowanie”



Dane techniczne

Znamionowe napięcie zasilające U = 220 V DC lub 230V AC lub inne
Napięcie pobudzenia U = 220 V DC lub 230V AC lub inne
Próg zadziałania dla torów pobudzających (140V DC – 160V DC)  (110V AC 140V AC)
Rezystancja wejścia R=60K
Dopuszczalne zmiany napięcia zasilającego 0,5Un – 1,1Un
Liczba torów sygnałowych 2
Minimalny czas trwania impulsu sterującego ts = 20 ms
Pobór mocy z napięcia zasilającego PZ ≤ 1 W
Pobór mocy z napięcia sterującego PS = 0,5 W
Stopień ochrony obudowy IP40
Temperatura otoczenia od -5 °C do +40 °C

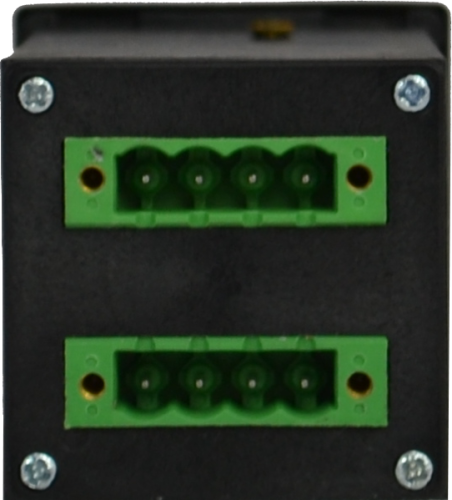

Wyprowadzenia (gniazdo/wtyk) Złącza Phoenix A, B . Złącze C –RJ45
Sygnalizacja zadziałania Diody LED RGB
Wymiary zewnętrzne (bez gniazda) 46,5×46,5×129,5 mm
Masa przekaźnika 0,3 kg
Dane zestyków wyjściowych:
– maksymalny prąd ciągły
– Maksymalny prąd wyłączalny DC		 5A
0,1 A; 220 V DC



Do pobrania

DTR PS1-MINI

DEKLARACJA ZGODNOŚCI
