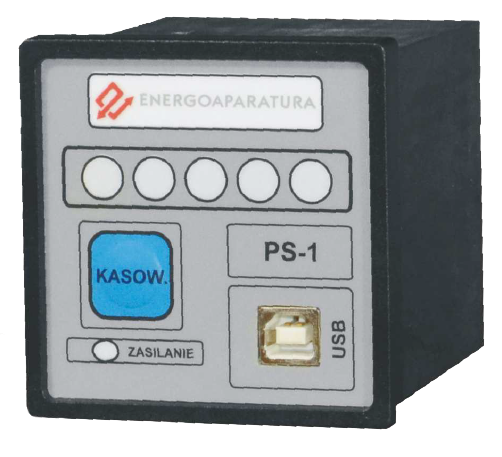

Przekaźnik sygnalizacyjny PS-1

Przekaźnik PS-1 służy do optycznej sygnalizacji zadziałania zabezpieczeń oraz do sygnalizacji awarii i zakłóceń w pracy urządzeń elektroenergetycznych

 Zastosowanie

Przekaźnik sygnalizacyjny PS-1 przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie służy do optycznej sygnalizacji zadziałania zabezpieczeń oraz sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych. Może być stosowany w miejsce przekaźników RA-70, RS-88 oraz RUS.



Charakterystyka



  • zamiennik przekaźników RA-70 i RUS
  • możliwość wizualizacji i powielenia jednego sygnału wejściowego
  • precyzyjna i szybka informacja na temat pojawiających się zagrożeń
  • możliość podłączenia do systemu nadzoru protokołem IEC 870-5-103
  • oprogramowanie umożliwiające konfigurację urządzenia, rejestrację zdarzeń oraz wizualizację pracy urządzenia oraz poszczególnych modułów.



Dane techniczne

Znamionowe napięcie zasilające 220 V DC lub 230V AC lub inne
Napięcie pobudzenia 220 V DC lub 230V AC lub inne
Próg zadziałania dla torów pobudzających (140V DC – 160V DC)  (110V AC 140V AC)
Rezystancja wejścia 60K
Dopuszczalne zmiany napięcia zasilającego 0,5 · U – 1,1 · U
Liczba torów sygnałowych 1
Minimalny czas trwania impulsu sterującego Ts = 20 ms
Pobór mocy z napięcia zasilającego PZ ≤ 3 W
Pobór mocy z napięcia sterującego PS = 0,5 W
Stopień ochrony obudowy IP40
Temperatura otoczenia od -5 °C do +40 °C

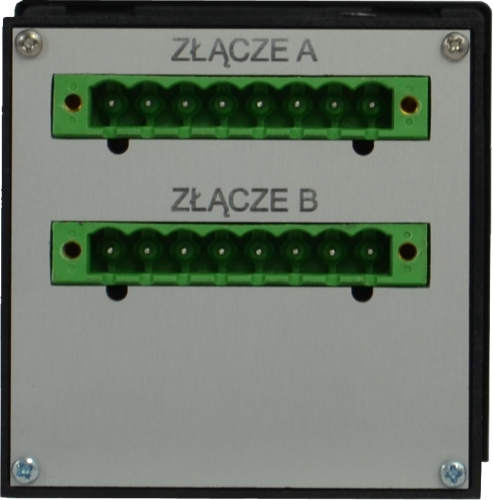

Wyprowadzenia (gniazdo/wtyk) PHOENIX
Sygnalizacja zadziałania dwukolorowe diody LED (żółto- czerwone)
Wymiary zewnętrzne (bez gniazda) 1mm x 72mm x 75 mm
Masa przekaźnika z gniazdem GZ14U 0,3 kg
Dane zestyków wyjściowych:
– maksymalny prąd ciągły
– maksymalny prąd wyłączalny DC		 5 A
0,1 A; 220 V DC
