Układ Automatyki Programowalnej – Sygnalizacja stacji UAP-1
Uniwersalny układ automatyki, którego zastosowanie całkowicie zależy od projektanta.
Zastosowanie
Urządzenie UAP-1 jest uniwersalnym układem automatyki. Jego zastosowanie zależy od projektanta. Zaprojektować można:
- dowolny układ logiczny
- dowolny system blokad
- układ sterowania polem (załącz, wyłącz odłącznik, wyłącznik)
- wizualizacja schematu pola
- wizualizacja schematu stacji np. H5
- regulator napięcia stacji np. 110kV/6kV, 110kV/15kV
- wizualizacja sygnałów zakłóceniowych stacji za pomocą sygnałów optycznych
- rejestrator zdarzeń
- rejestrator zakłóceń
Budowa
Urządzenie UAP-1 wykonane jest w obudowie kasetowej 19’’/3U/240. W
Urządzenia mogą być wyposażone w karty:
- wejść typ E (wejścia dwustanowe – tylko wejścia optyczne)
- wejść typ EL (wejścia dwustanowe z logiką dwustanową – wstępne przetwarzanie danych)
- wejść typ EP pomiarowe
- wyjść typ Y (niezależne wyjścia dwustanowe – zestyki przekaźników RM84)
- wyjść typ YL (niezależne wyjścia dwustanowe z logiką – wstępne przetwarzanie danych)
- moduł frontowy z panelem dotykowym – wyświetlaczem LCD
- moduł z matrycą diodową LED
- moduł komunikacyjny typ LOG-1
- moduł komunikacyjny typ LOG-2
- moduł komunikacyjny typ MK-1 (IEC 870-5-103, łącze inż. ENAP)
- moduł komunikacyjny typ KR-1 (Wyjścia izolowane RS-485, RS-232)
- moduł komunikacyjny typ VIZ-1 (Wyjścia izolowane RJ-45 Ethernet)
Panel urządzenia wyposażony jest w przyciski programowalne, które mogą służyć do:
- przeprowadzenia testów w obwodach Aw, Up, Al, PPOŻ, włamanie
- sterowanie wyłącznikami lub odłącznikami pola
- planowe przełączenia zasilania w obwodach automatyki
UAP-1 wyposażony jest w programowalny przycisk/przełącznik BLOKOWANIE za pomocą którego można blokować całą lub wydzieloną logikę automatyki.
Diody sygnalizacyjne i pola opisowe

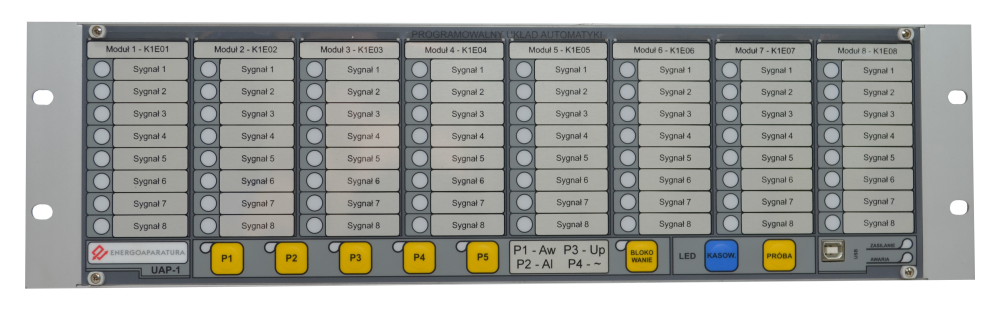

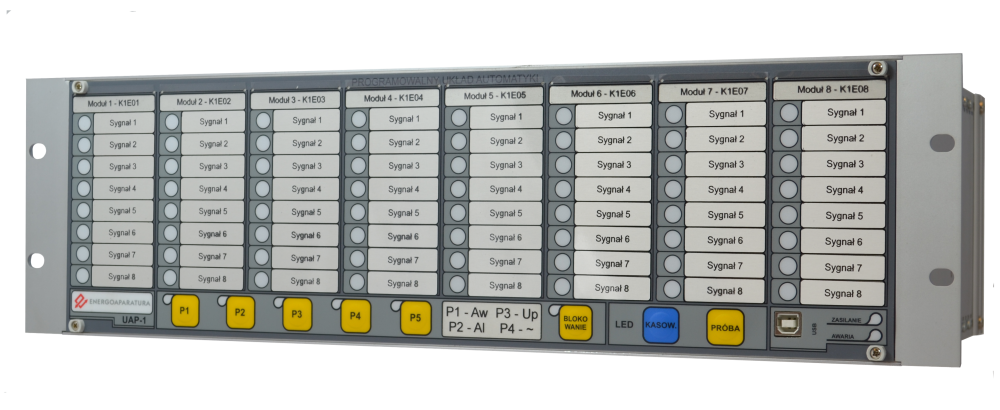

Na panelu frontowym urządzenia znajdują się diody sygnalizacyjne o średnicy 8 mm
Kolor sygnału informacyjnego wybiera sie programowo.
UAP-1:
- możliwość wyboru 4 różnych kolorów diod sygnalizacyjnych
- przyporządkowanie kolorów diod do różnych grup sygnałów
Diody zasilania i awarii
Na płycie czołowej, w prawym dolnym rogu znajdują się diody zasilania i awarii. Dioda zasilania koloru zielonego świecąc światłem ciągłym sygnalizuje prawidłową prace dwóch przetwornic zasilających urządzenie. W razie uszkodzenia jednej z nich lub zaniku napięcia zasilania dioda zielona pulsować. Dioda czerwona awaria sygnalizuje awarię urządzenia lub błędną konfigurację modułu.
Pola opisowe
Obok każdej diody znajduje się pole opisowe o wymiarach 37x11mm. Nad każdą grupą czterech sygnałów LED można umieścić opis zbiorczy o wymiarach 50x9mm.
W automatyce UAP-1 przewidziano dowolny układ wejść i wyjść:
- przeznaczenie każdego wejścia i wyjścia może być dowolne konfigurowane
- każde z wejść można skonfigurować czy reaguje ono na podanie napięcia czy tez jego zanik
- można zanegować pracę przekaźników wyjściowych
- na życzenie klienta istnieje możliwość wykonania dowolnego sygnału we/wy.
Rejestrator zdarzeń
Pamięć urządzenia UAP-1 umożliwia zapisanie do 45tys zdarzeń. Urządzenie wyposażone jest w 6 portów komunikacyjnych;
- port USB-protokół firmowy EN-1 (standard)
- port RS 232-protokółirmowyEN-1-łącz radiowe bluetooth/ethernet(opcja)
- port RS 232 do synchronizacji czasu GPS -(opcja)
- port światłowodowy ST- komunikacja z systemem nadzoru iEC 870-5-103 (standard)
- port światłowodowy ST-konfiguracja urzadzenia-protkół
Standardowo urządzenie wyposażone jest w trzy porty światłowodowe i kanał USB. Dodatkowo koncentrator może być wyposażony w:<
- moduł synchronizacji GPS
- moduł komunikacji Bluetooth
- moduł do komunikacji przez Ethernet
- moduł powiadomienia GSM
- możliwe wprowadzenie dodatkowego modułu z systemem operacyjnym (wysyłanie poczty, generowanie strony www, synchronizacja z serwerem czasu.)
Dane techniczne
Napięcie zasilające | |
Napięcie zasilające UN |
UN = 2 x 220V DC / 230V AC |
Dopuszczalny zakres napięcia |
Od 0,8xUN do 1,15xUN |
Pobór mocy (dla jednej kasety) |
Poniżej 20W |
Ustawienia fabryczne | |
Dopuszczalne Uo (asymetria) |
Uo = 80V AC |
Próg zadziałania automatyki Próg zaniku napięcia AC na wejściu pomiarowym. |
0,8xUp Up – fazowe napięcie pomiarowe Up = 230V AC |
Opóźnienia załączenia wyłącznika |
Od 0 do 24,6s (co 0,1s) tfabr=1[sek] |
Opóźnienie wyłączenia wyłącznika |
Od 0 do 24,6s (co 0,1s) tfabr=1[sek] |
Wejścia sygnałowe | |
Liczba wejść(dla jednej kasety) |
Od 32 do 56 |
Liczba kaset |
1 |
Izolacja |
Optyczna |
Napięcie sygnałów wejściowych |
Uw = 220V DC / 230V AC |
Próg napięcia sterowania |
0,7xUw dla napięcia DC 0,5xUw dla napięcia AC |
Pobór mocy przez obwody wejść |
0,3W / wejście |
Zakres opóźnienia sterowania (poziom wrażliwości wejść na podawane sygnały napięciowe) |
Od 5ms do 25s dla DC Od 20ms do 25s dla AC Fabrycznie nastawiono na 100ms |
Wejścia pomiarowe | |
Liczba wejść (dla jednej kasety) |
Od 8 do 24 |
Liczba kaset |
1 |
Izolacja |
Optyczna |
Napięcie wej. pomiarowe |
Upom = 230V AC |
Próg zadziałania |
0,8 x Upom dla napięcia AC |
Pobór mocy przez obwody wejść |
0,3W / wejście |
Zakres opóźnienia zaniku lub pojawienia się napięcia pomiarowego |
Od 5ms do 25s dla DC Od 20ms do 25s dla AC Fabrycznie nastawiono na 100ms |
Diody sygnalizacyjne | |
Liczba diod w kasecie |
24-64 |
Wielkość pola opisowego diody |
37mm x 11mm |
Średnica punktu świetlnego diody |
8mm |
Kolor diody |
Żółty, czerwony, zielony, biały |
Wyjścia sterujące | |
Obciążalność prądowa |
4A |
Zdolność łączeniowa |
3A przy 250 VAC |
Komunikacja | |
Liczba kanałów komunikacyjnych | 6 |
Kanał 1 – wewnętrzny |
Opcja Ethernet |
Kanał 2 – wewnętrzny |
Opcja zegar GPS |
Kanał 3/4 – na płycie tylnej |
Światłowód ST / IEC 870-5-103 |
Kanał 5 – na płycie tylnej |
Światłowód ST / ENAP-1 |
Kanał 6 – na płycie czołowej |
USB / protokół ENAP-1 |
Izolacja | |
Napięcie znamionowe |
250V |
Wytrzymałość elektryczna |
2,5kV; 50 Hz; 1 min. |
Stopień ochrony obudowy |
IP-20 |
Wymiary | |
Kaseta Euro 19”/3U/240mm | 483mm x 132,5mm x 294mm |
Wilgotnośc otoczenia | Poniżej 95% |
Temperatura pracy | Od -5oC do 45oC |
Masa | 5,5kg |
W urządzeniu istnieje możliwość zastosowania modułu IEC-61850 za dodatkową opłatą, co należy ująć w zamówieniu.
