Przeznaczona do zasilania urządzeń trójfazowych w miejscu gdzie nie ma dostępu do sieci trójfazowej. Moc urządzenia pozwala na zasilanie odbiorników o łącznej mocy 1,5kW.

Zastosowanie

Walizka serwisowa typu W-28 została zaprojektowana i wyprodukowana na specjalne życzenie grup zajmujących się uruchamianiem obiektów energetycznych. Przeznaczona jest przede wszystkim do zasilania urządzeń trójfazowych w miejscu gdzie nie ma dostępu do sieci trójfazowej.
Moc urządzenia pozwala na zasilanie odbiorników o łącznej mocy 1,5kW./

Budowa

Walizka serwisowa W-28 została wyposażona w falownik napięcia przemiennego o mocy 1,5kW. Napięcie wyjściowe walizki jest w pełni sinusoidalne, porozsuwane w fazach o 120° W celu stabilizacji napięcia wyjściowego zastosowano transformatory podwyższające napięcie. W walizce zabudowano rezystory dociążające załączane w przypadku podłączenia zbyt małego obciążenia na wyjściu co mogłoby skutkować podwyższonym i niestabilnym napięciem wyjściowym. W celu kontroli poprawności działania urządzenia umieszczono dwa trójfazowe cyfrowe mierniki prądu i napięcia. Urządzenie posiada wentylator przez co nadaje się do pracy ciągłej dla max obciążenia 1,5kW.

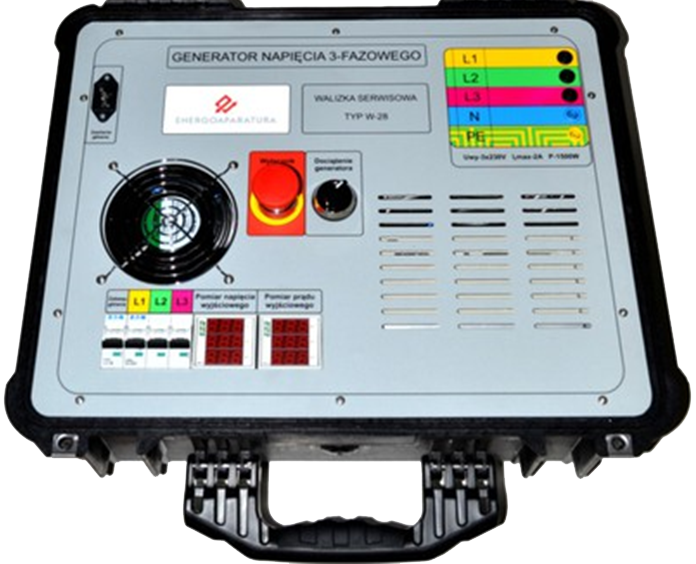

Rys. 1 Płyta frontowa walizki W-28

UWAGA!

Prace prowadzone z wykorzystaniem walizki W-28 należy prowadzić
z zachowaniem zasad organizacji bezpiecznej pracy na urządzeniach nN będącymi pod napięciem

Dane techniczne:

Napięcie zasilające
Napięcie zasilające UN	230V AC
Dopuszczalny zakres napięcia	od 0,9xUN do 1,1xUN
Pobór mocy	< 1550W
Wyjścia napięciowe
Liczba wyjść	3×230 V AC +/-5%
Izolacja
Napięcie znamionowe	400V AC L-L
Wytrzymałość elektryczna	2,5kV; 50 Hz; 1 min.
Stopień ochrony obudowy	IP-40
Wymiary zewnętrzne	524/428/206
Wilgotność otoczenia	< 95%
Temperatura pracy	od -5oC do 40oC
Masa	25 kg

Do pobrania:

DTR W-28

DEKLARACJA ZGODNOŚCI
