Przeznaczona jest do badania przekładników prądowych w rozdzielniach przede wszystkim średniego oraz wysokiego napięcia i nie tylko.
Zastosowanie
Walizka serwisowa W-30 przeznaczona jest do badania przekładników prądowych w rozdzielniach średniego i wysokiego napięcia i nie tylko.
Budowa

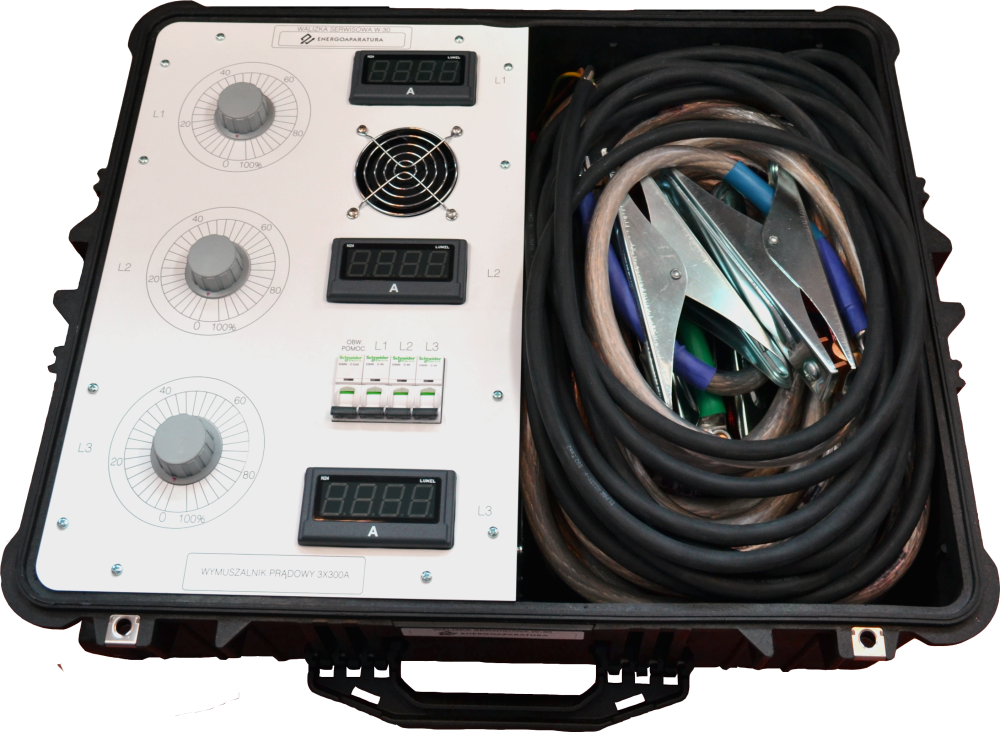

Walizka serwisowa W-30 wyposażona została w trzy autotransformatory o mocy 500VA które poprzez przekładniki prądowe generują regulowane prądy 3 x 300A. Przepływ prądu w poszczególnej fazie jest sygnalizowane optycznym wskaźnikiem diodowymi poprzez światło migowe. Walizka posiada oznakowania kolorystyczne w celu uniknięcia pomyłek przy wymuszaniu prądów, tj oznakowanie symbolu autotransformatora i przewodów prądowych tym samym kolorem.
Walizka W-30 zbudowana jest z:
· trzech autotransformatorów o mocy 500VA
· trzech przekładników prądowych o mocy 600VA
· miernika wyświetlającego aktualne wartości trzech prądów
· czterech zabezpieczeń nadprądowych
· trzech wskaźników sygnalizujących przepływ prądu w poszczególnych fazach
· trójfazowy kabel zasilający
· sześciu przewodów zakończonych zaciskami kleszczowymi, długość 8m
Dane techniczne
| Napięcie zasilające | |
| Napięcie zasilające UN | UN=3 x 230V AC |
| Dopuszczalny zakres napięcia | od 0,8 x UN do 1,2x UN |
| Pobór mocy | < 3x550W |
| Wyjścia napięciowe | |
| Liczba wyjść | 3 |
| Izolacja | |
| Napięcie znamionowe | 6000V |
| Wytrzymałość elektryczna | 10kV; 50 Hz; 1 min. |
| Stopień ochrony obudowy | IP-40 |
| Wymiary zewnętrzne | 524/428/206 |
| Wilgotność otoczenia | < 95% |
| Temperatura pracy | od -5oC do 45oC |
| Masa | 60 kg |
