Przekaźnik bistabilny BIS-2
przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie służy do zapamiętywania oraz powielania sygnałów wejściowych. Stanowi on rozbudowaną wersję przekaźnika BIS-1- posiada większą ilość zestyków bistabilnych.
Zastosowanie
Przekaźnik bistabilny BIS-2 przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie służy do zapamiętywania oraz powielania sygnałów wejściowych. Stanowi on rozbudowaną wersję przekaźnika BIS-1- posiada większą ilość zestyków bistabilnych.
Budowa

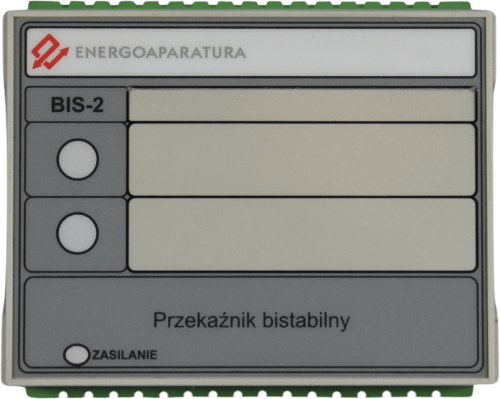

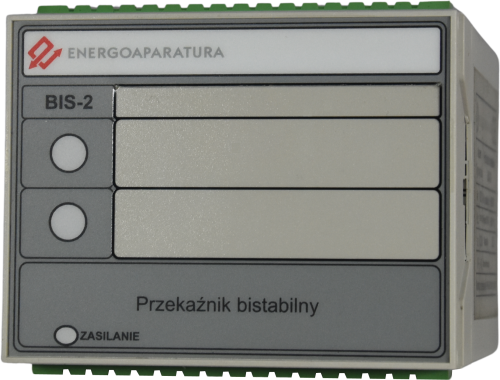

Przekaźnik BIS-2 umieszczony został w uniwersalnej obudowie CN 100 AK wykonanej z tworzywa niepalnego ABS o wymiarach 77x100x110 [mm]. Przekaźnik został wyposażony w dwa złącza (gniazdo-wtyczka) typu MSTB 2,5/16 firmy PHOENIX. Panel frontowy przekaźnika został wyposażony w pola opisowe – przeznaczone do oznaczenia przekaźnika przez klienta. W górnej krawędzi pola opisowego wykonane jest nacięcie, które umożliwia włożenie opisu pod naklejkę frontową.
Przekaźnik wyposażony jest w dwie dwukolorowe diody LED o średnicy 8mm. Diody są czerwono zielone. Kolor czerwony oznacza aktywne sterowanie zał./wył. i działa zawsze niezależnie od napięcia pomocniczego. Kolor zielony oznacza stan, w którym znajdują się zestyki przekaźnika (sygnalizacja stanu zestyków wymaga dodatkowego zasilania pomocniczego). Obok diody LED znajduje się miejsce na opis sygnału o wymiarach 75x15mm. Dodatkowo przekaźnik został wyposażony w opis zbiorczy o wymiarach
Zasada działania

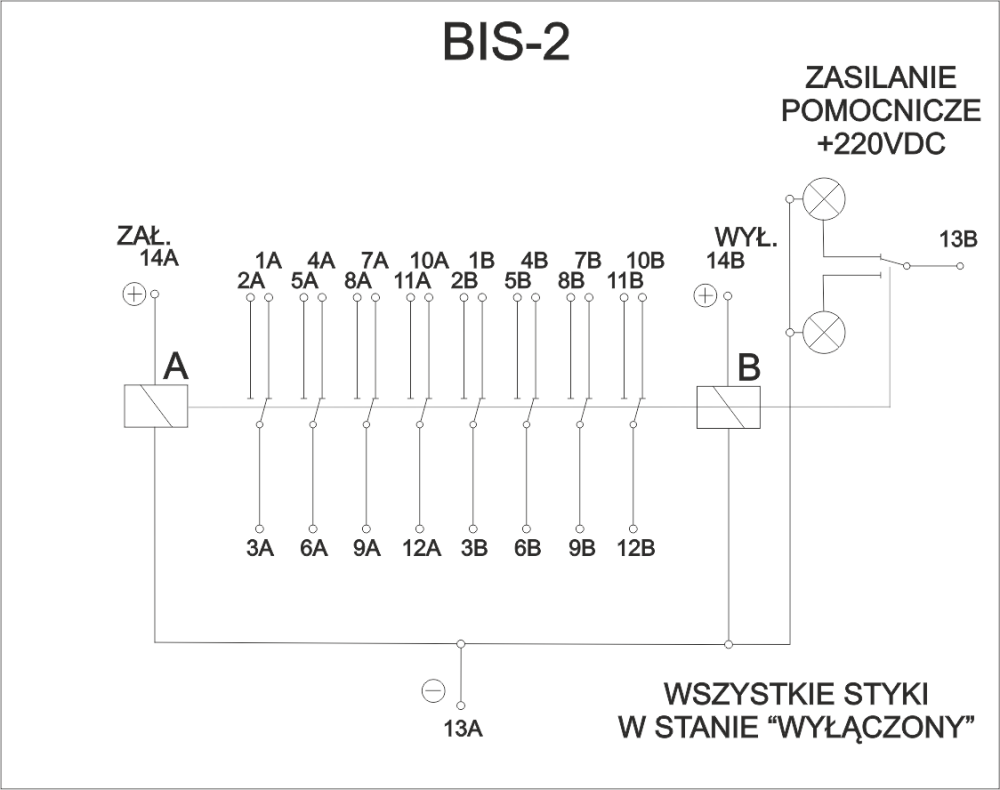

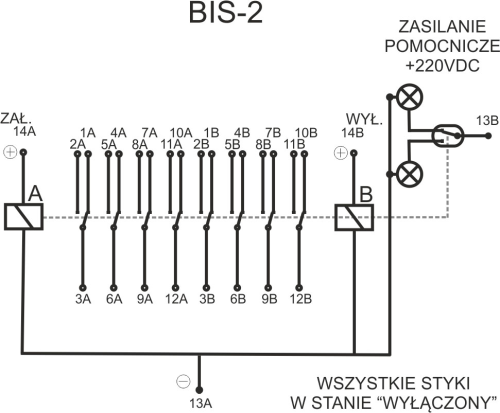

Z chwilą podania impulsu sterującego na zacisk ZAŁ/WYŁ następuje przełączenie styku do zadanej pozycji. Zasilanie cewki sterującej zapala czerwony odcień dwukolorowej diody LED przypisanej do tego wejścia. Kolor zielony diody LED sygnalizuje aktualny stan położenia zestyków i działa niezależnie od napięcia sterowania. Po naciśnięciu przycisku „kasuj” położenie zestyków powraca do stanu pierwotnego, zgodnego z rysunkiem
* Serwis
Urządzenia wyprodukowane przez firmę Energoaparatura S.A. objęte są standardowo dwuletnim okresem gwarancyjnym.Serwis gwarancyjny oraz pogwarancyjny wykonywany jest w siedzibie firmy Energoaparatura S.A. w Katowicach.
* Postępowanie ze zużytym sprzętem elektronicznym
Zgodnie z ustawą z dnia 29 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180, poz. 1495) zużyty produkt należy zwrócić firmie Energoaparatura S.A. lub oddać firmie zajmującej się utylizacją odpadów elektronicznych.
