Przekaźnik blokady dla rozdzielnic prądu stałego PBDC-1

Urządzenie PBDC-1 – Przekaźnik blokady uziemnika służy do podawania napięcia na cewkę blokującą uziemnika po stwierdzeniu braku napięcia na szynach pola uziemianego. Zastosowanie urządzenia zapobiega przed przypadkowym uziemieniem szyn pól będących pod napięciem. Podanie napięcia na cewkę odblokowującą uziemnik następuje po naciśnięciu przycisku odblokowanie znajdującym się na froncie urządzenia lub po pobudzeniu wejścia dwustanowego w urządzeniu, tylko wtedy gdy urządzenie stwierdzi brak napięcia na szynach. Czas podawania napięcia na cewkę jest konfigurowany programowo. Możliwe jest skonfigurowanie urządzenia tak aby w sposób ciągły badało obecność napięcia i w przypadku jego braku podawało automatycznie napięcie na cewkę blokującą uziemnika.





ZASADA DZIAŁANIA

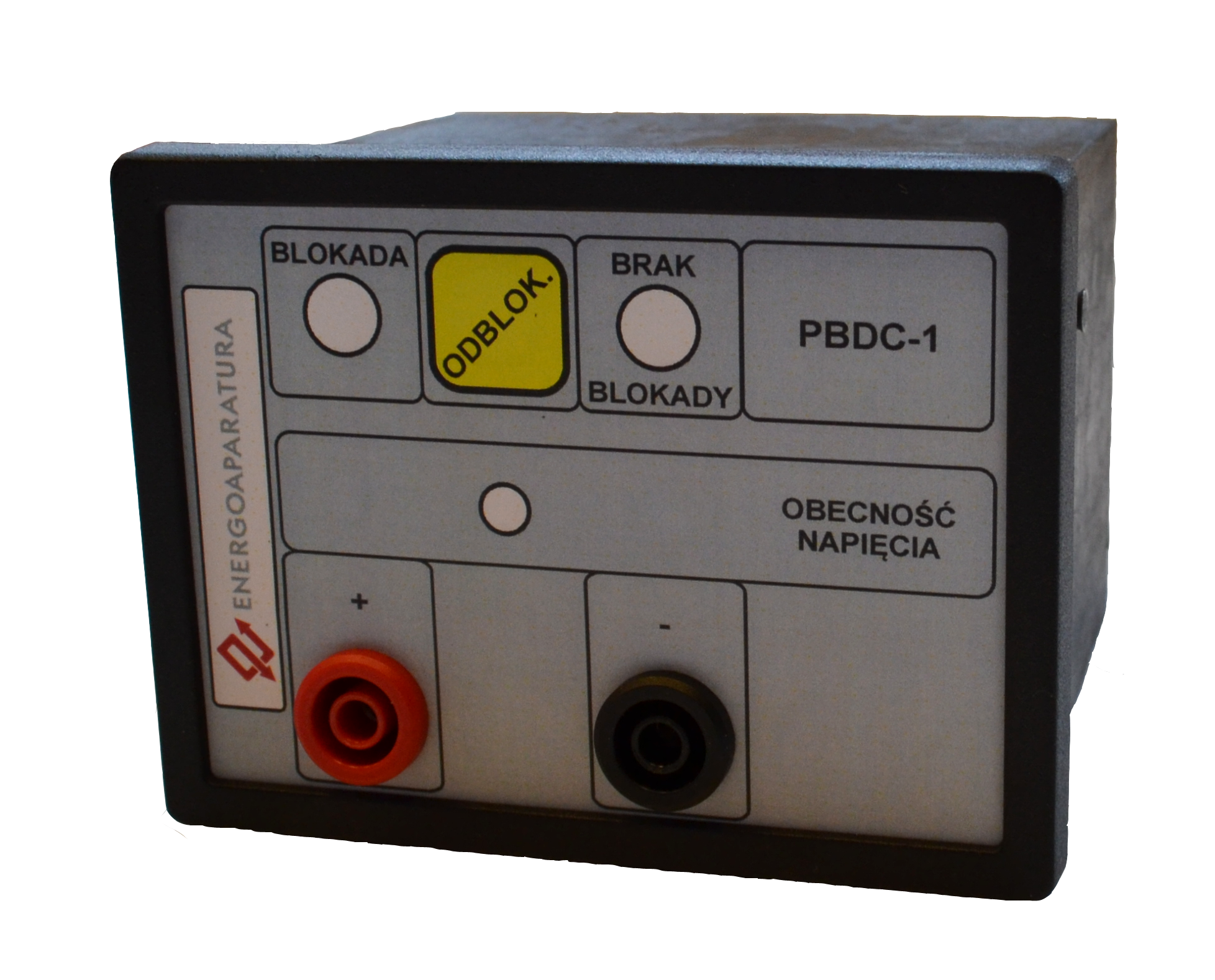

 Urządzenie PBDC-1 – Przekaźnik blokady uziemnika kontroluje obecność napięcia na styku uziemnika i w przypadku jego braku, po naciśnięciu przycisku odblokowania lub pobudzenia wejścia dwustanowego odpowiedzialnego za odblokowanie, podaje napięcie na cewkę odblokowująca uziemnika na nastawiony w konfiguracji czas. Urządzenie chroni przed błędnym zamknięciem uziemnika będącego pod napięciem, co mogłoby spowodować uszkodzenie urządzeń lub porażenie prądem elektrycznym obsługi. Na froncie urządzenia znajdują się diody świecące sygnalizujące obecność napięcia. W celu dodatkowego sprawdzenia braku napięcia wyprowadzono na froncie urządzenia, gniazda laboratoryjne na których można zmierzyć podłączone do urządzenia napięcie.

W przypadku zaniku napięcia pomocniczego karta pomiarowa dalej pełni swoją funkcję i sygnalizuje obecność napięcia na poszczególnych torach.

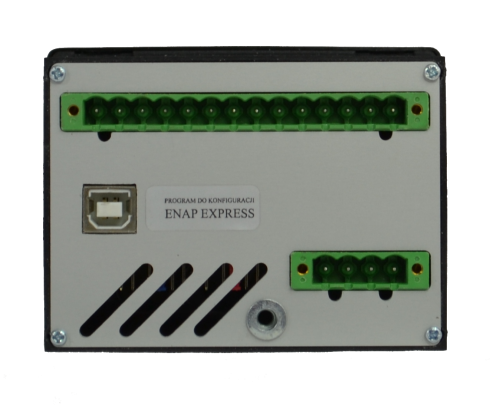

Urządzenie może być wyposażone w łącze RS-485 umożliwiające podłączenie do systemu nadzoru po protokole IEC 870-5-103(lub łącze światłowodowe). Łącze można wykorzystać, jako łącze inżynierskie ustawiając na tym kanale protokół ENAP. Podstawowym kanałem komunikacyjnym jest łącze USB służące do zmiany nastaw i konfiguracji przekaźnika.



Przy zamówieniu należy podać wersję wykonania urządzenia :



PBDC-1	Przekaźnik blokady łączeniowej – konfiguracja wg zamówienia
PBDC-1B	Przekaźnik blokady łączeniowej. Łącze: USB
PBDC-1C	Przekaźnik blokady łączeniowej. Łącze: USB,RS485
PBDC-1D	Przekaźnik blokady łączeniowej. Łącze: USB,RS485,ST

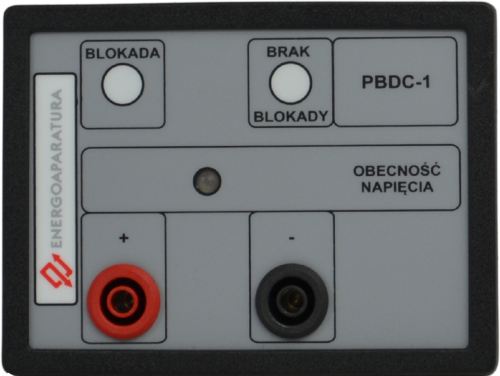

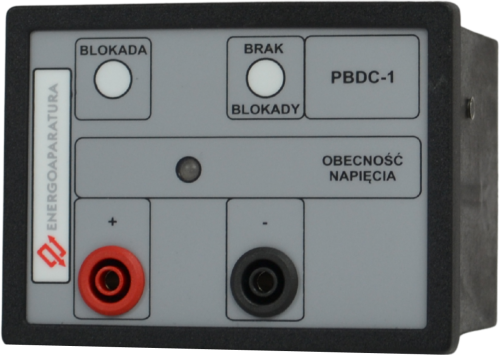

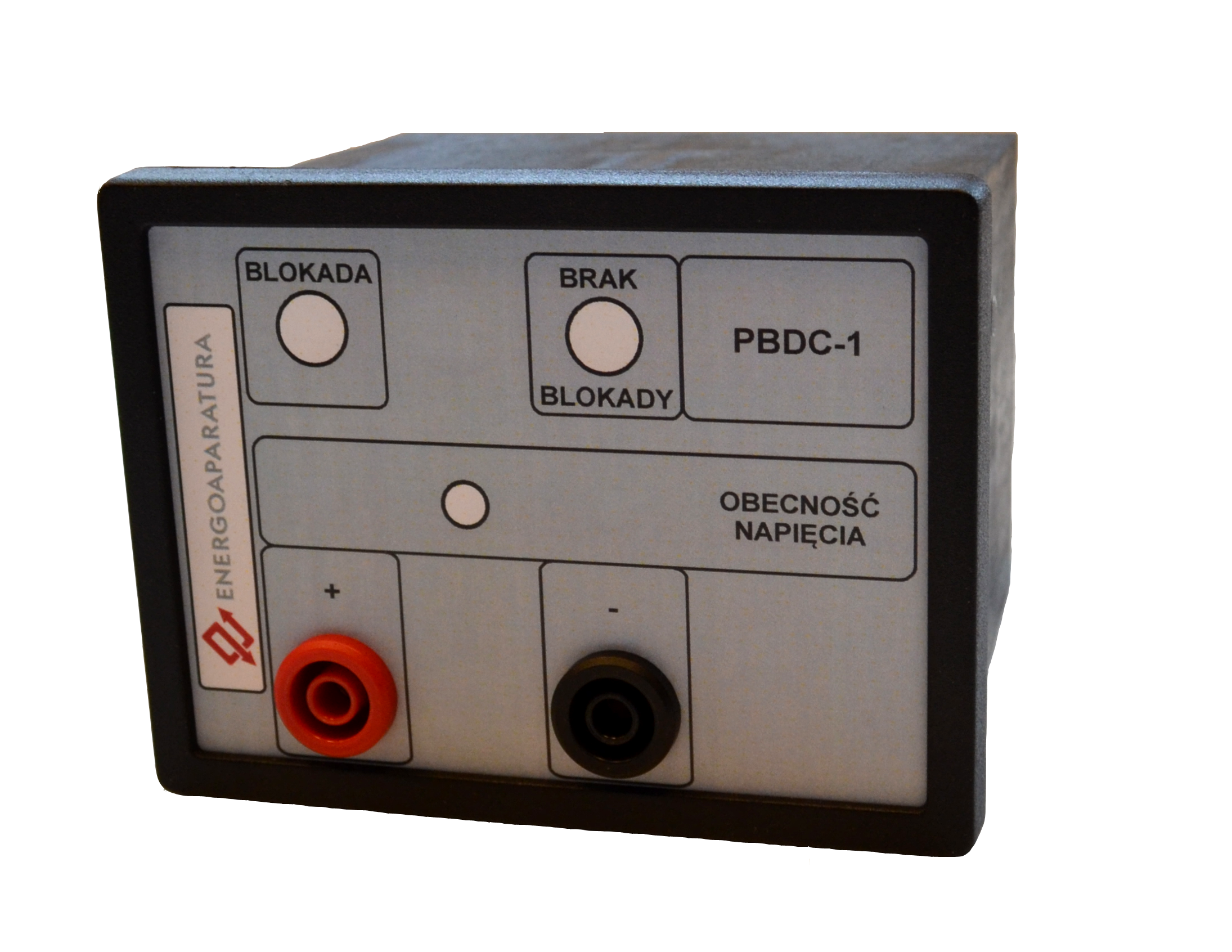

 Każda z powyższych wersji może być wykonana bez przycisku „ODBLOK.” , należy wówczas do symbolu typu urządzenia dopisać literę „X”.
