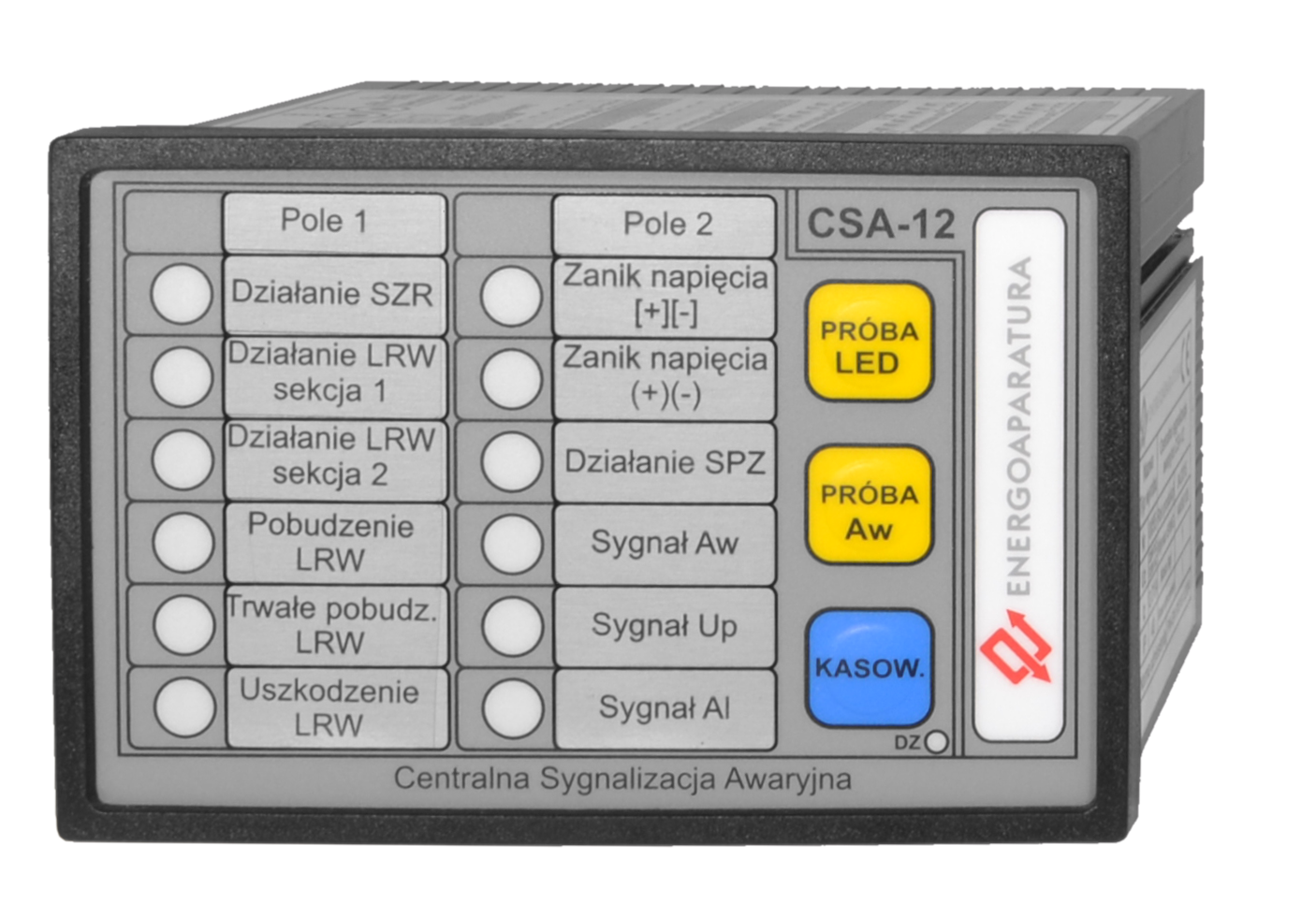

Centralna Sygnalizacja Awaryjna 12-diodowa CSA-12

Centralna Sygnalizacja Awaryjna 12-diodowa CSA-12

Urządzenie do optycznej i akustycznej sygnalizacji zadziałania zabezpieczeń oraz sygnalizowania awarii i zakłóceń.

Zastosowanie

Urządzenie CSA-12 służy do optycznej i akustycznej sygnalizacji zadziałania zabezpieczeń, a także do sygnalizowania awarii i zakłóceń w pracy urządzeń elektroenergetycznych. Urządzenie pełni także funkcję rejestratora zdarzeń dzięki czemu zapewnia nie tylko szybką, ale i precyzyjną informację na temat pojawiających się zagrożeń.

Charakterystyka

urządzenie w pełni konfigurowalne (zarówno wejścia jak i wyjścia),
możliwość podłączenia do systemu nadzoru IEC-870-5-103 (ST, RS232, RS485),
rozdzielenie grup sygnałow poprzez sygnalizację różnymi kolorami diod,
duże, czytelne pola opisowe,obudowa aluminiowa
przejrzysty i intuicyjny program do konfiguracji

Dane techniczne

	CSA-12	CSA-5	CSA-6
Napięcie zasilające
Napięcie zasilające UN	1x220VDC/230VAC	1x220VDC/230VAC	1x220VDC/230VAC
Dopuszczalny zakres napięcia	od 0,8xUN do 1,15xUN	od 0,8xUN do 1,15xUN	od 0,8xUN do 1,15xUN
Pobór mocy	pon.10w	pon.10w	pon.10w
Wejścia sygnałowe
Liczba wejść	21	8	8
Liczba diod LED	12	5	6
Izolacja	optyczna	optyczna	optyczna
Napięcie sygnałów wejściowych	Uw=220VDC/230VAC lub inne wg zamówienia	Uw=220VDC/230VAC lub inne wg zamówienia	Uw=220VDC/230VAC lub inne wg zamówienia
Próg napięcia sterowania	0,7xUw dla napięcia DC 0,5xUw dla napięcia AC	0,7xUw dla napięcia DC 0,5xUw dla napięcia AC	0,7xUw dla napięcia DC 0,5xUw dla napięcia AC
Pobór mocy przez obwody wejść	0,3W / wejście	0,3W / wejście	0,3W / wejście
Zakres opóźnienia wejść (poziom wrażliwości wejść na podawane sygnały napięciowe)	od 5ms do 25s dla DC od 20ms do 25s dla AC fabrycznie nastawiono na 100ms	od 5ms do 25s dla DC od 20ms do 25s dla AC fabrycznie nastawiono na 100ms	od 5ms do 25s dla DC od 20ms do 25s dla AC fabrycznie nastawiono na 100ms

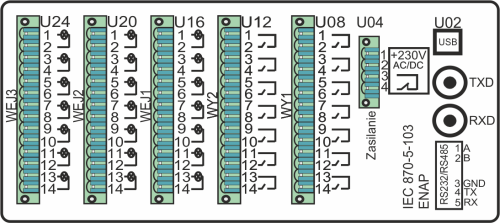

Wyjścia sterujące U16
Liczba styków	14	8	8
Obciążalność prądowa	4A	4A	4A
Zdolność łączeniowa	3A przy 250 VAC 0,2A przy 250 VDC; L/R=40ms	3A przy 250 VAC 0,2A przy 250 VDC; L/R=40ms	3A przy 250 VAC 0,2A przy 250 VDC; L/R=40ms
Komunikacja U12
Liczba kanałów komunikacyjnych	2	2	2

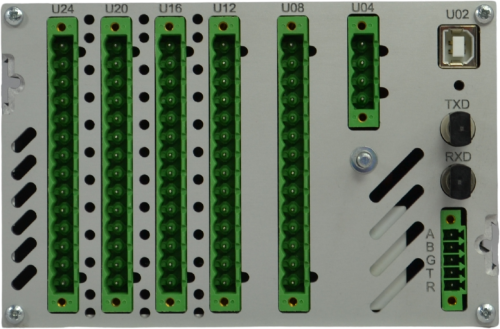

Kanał 1 – na płycie tylnej	światłowód ST / IEC 870-5-103	światłowód ST / IEC 870-5-103	światłowód ST / IEC 870-5-103
Kanał 2 – na płycie tylnej	USB / protokół EN-1	USB / protokół EN-1	USB / protokół EN-1
Izolacja
Napięcie znamionowe	250V	250V	250V
Wytrzymałość elektryczna	2,5kV; 50 Hz; 1 min.	2,5kV; 50 Hz; 1 min.	2,5kV; 50 Hz; 1 min.
Kategoria przepięciowa	II	II	II
Stopień ochrony obudowy	IP-40	IP-40	IP-40
Wymiary	144mm x 96mm x 108mm	144mm x 96mm x 108mm	144mm x 96mm x 108mm
Wilgotność otoczenia	pon.95%	pon.95%	pon.95%
Temperatura pracy	od -5^oC do 45^oC	Od -5^oC do 45^oC	Od -5^oC do 45^oC
Masa	0,65 kg	0,35 kg	0,35 kg

Do pobrania

DTR CSA-12

DEKLARACJA ZDGODNOŚCI

* Serwis

Urządzenia wyprodukowane przez firmę Energoaparatura S.A. objęte są standardowo dwuletnim okresem gwarancyjnym.
Serwis gwarancyjny oraz pogwarancyjny wykonywany jest w siedzibie firmy Energoaparatura S.A. w Katowicach.

*Postępowanie ze zużytym sprzętem elektronicznym

Zgodnie z ustawą z dnia 29 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180, poz. 1495) zużyty produkt należy zwrócić firmie Energoaparatura S.A. lub oddać firmie zajmującej się utylizacją odpadów elektronicznych.
