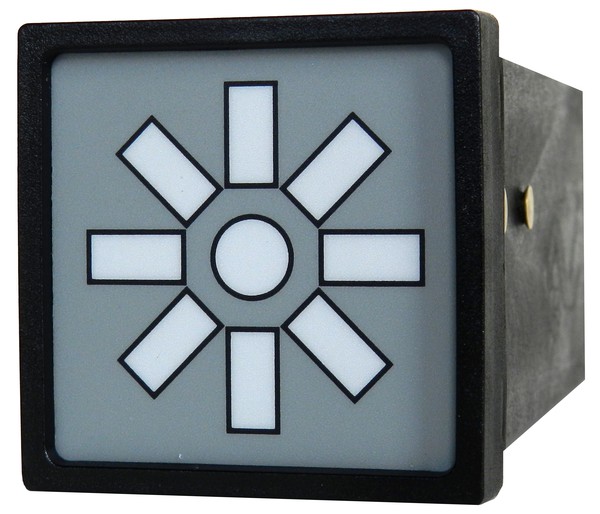

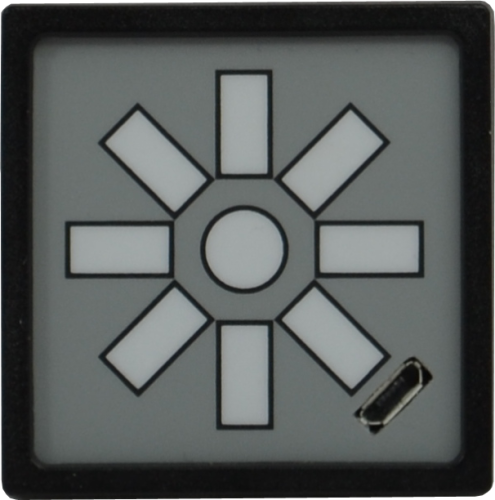

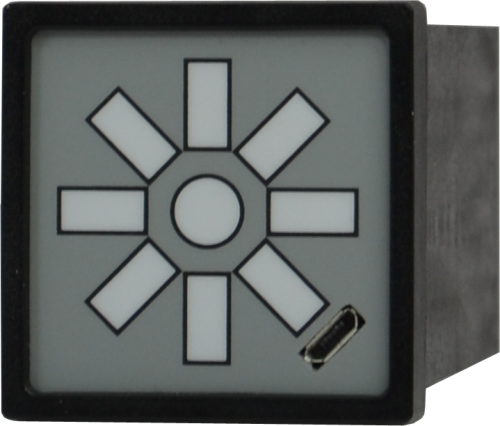

Wskaźnik położenia wyłącznika WPW-1

Umożliwia wizualizację położenia wyłącznika na podstawie dwóch bitów oraz sygnalizuje złe odwzorowanie.

 Zastosowanie

Wskaźnik położenia wyłącznika WPW-1 przeznaczony jest do użytku między innymi w układach automatyki i energetyki przemysłowej. Znajduje zastosowanie w tablicach synoptycznych rozdzielni. Urządzenie umożliwia wizualizację i powielenie stanów wyłączników, rozłączników lub odłączników. Zapewnia personelowi precyzyjną i szybką informację na temat stanu wyłącznika.



Charakterystyka
  • niewielkie gabaryty
  • obrazowanie stanu wyłącznika za pomocą diod
  • kolor diod wybierany programowo
Dane techniczne
Znamionowe napięcie zasilające 220 V DC lub 230V AC lub inne
Napięcie pobudzenia 220 V DC lub 230V AC lub inne
Próg zadziałania dla torów pobudzających (140V DC – 160V DC)  (110V AC 140V AC)
Rezystancja wejścia R=60K
Dopuszczalne zmiany napięcia zasilającego 0,5Un – 1,1Un
Liczba torów sygnałowych 2
Minimalny czas trwania impulsu sterującego ts = 20 ms
Pobór mocy z napięcia zasilającego PZ ≤ 1 W
Pobór mocy z napięcia sterującego PS = 0,5 W
Stopień ochrony obudowy IP40
Temperatura otoczenia od -5 °C do +40 °C

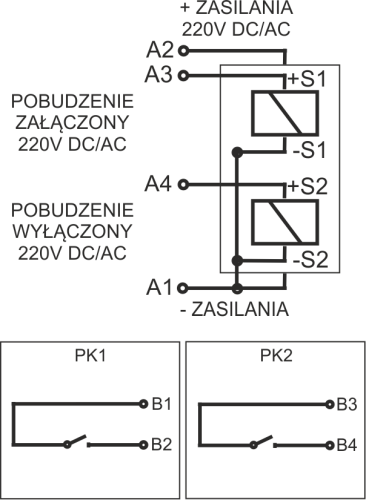

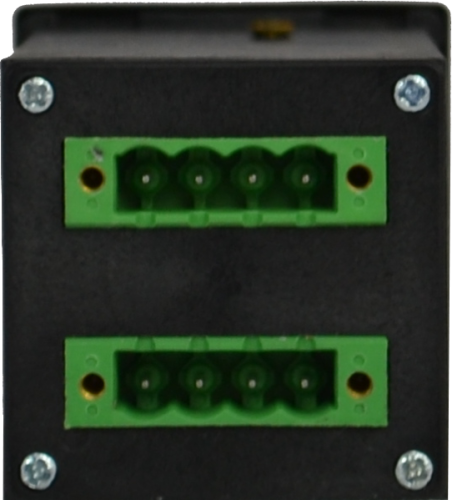

Wyprowadzenia (gniazdo/wtyczka) Złącza Phoenix A, B . Złącze C –RJ45
Sygnalizacja zadziałania Diody LED RGB
Wymiary zewnętrzne 46,5×46,5×129,5 mm
