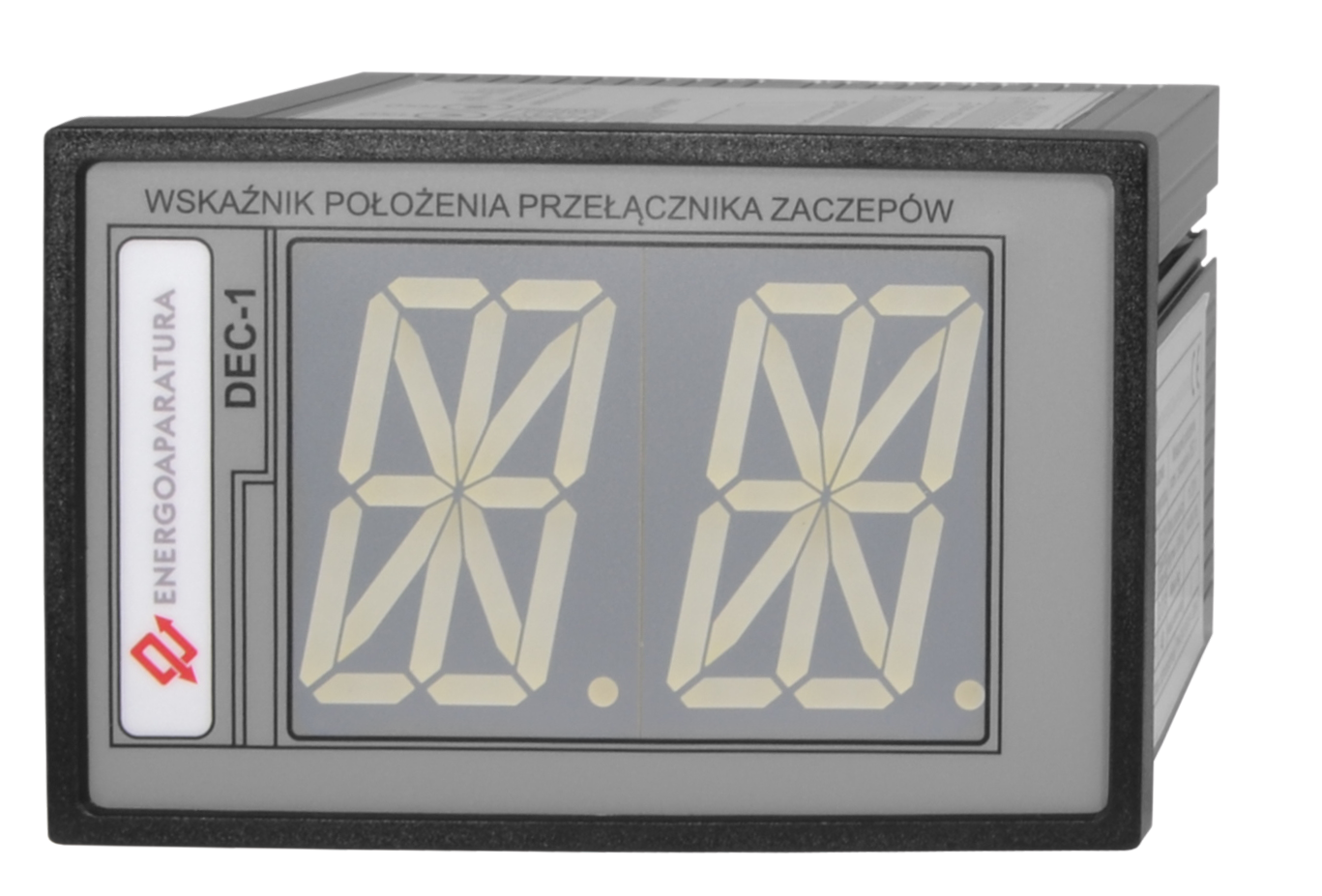

Wskaźnik położenia przełącznika zaczepów transformatora DEC-1

Urządzenie do wizualizacji numeru zaczepu transformatora.

Zastosowanie

Wskaźnik położenia przełącznika zaczepów typu DEC-1 służy do wizualizacji numeru zaczepu transformatora. Urządzenie kontroluje przełączanie się zaczepów i sprawdza, czy nie przełączają się one zbyt często.
DEC-1 standardowo współpracuje z regulatorem napięcia transformatora np. RNTr-1.



Charakterystyka

  • możliwość podłączenia do systemu nadzoru IEC 870-5-103 (ST, Rn232, Rs485)
  • obsługa kodu binarnego, BCD, Gray’a oraz innych zdefiniowanych przez Klienta
  • dowolna konfiguracja wejść i wyjść
  • wyjścia przekaźnikowe umożliwiające pracę jako koder sygnałów
  • bezpłatne oprogramowanie umożliwiające konfigurację urządzenia, rejestrację zdarzeń oraz wizualizację pracy urządzenia oraz poszczególnych modułów.

Dane techniczne



Napięcie zasilające

Napięcie zasilające UN

1 x 220V DC/ 230V AC

Dopuszczalny zakres napięcia

od 0,8 x UN do 1,15 x UN

Pobór mocy

pon. 5W

Wejścia sygnałowe

liczba wejść

8 (opcja 16)

Izolacja

optyczna

Napięcie sygnałów wejściowych

UW=24 V
lub inne wg zamówienia

Próg napięcia sterowania

0,7 x UW dla napięcia DC
0,5 x UW dla napięcia AC

Pobór mocy przez obwody wejść

0,3W/ wejście

Zakres opóźnień wejść
(poziom wrażliwości wejść
na podawane sygnały napięciowe)

od 5 ms do 25s dla DC
od 20 ms do 25s dla AC
fabrycznie nastawiono na 100 ms

Wyjścia sterujące

Liczba styków

8 (opcja 16)

Obciążalność prądowa

4A

Zdolność łączeniowa

3A przy 250 V AC
0,2A przy 250 VDC; L/R=40ms

Komunikacja

Liczba kanałów komunikacyjnych

2

Kanał 1- na płycie tylnej

światłowód ST/IEC 970-5-103

Kanał 2- na płycie tylnej

USB/ protokół EN-1

Izolacja

Napięcie znamionowe

250V

Wytrzymałość elektryczna

2,5kV; 50 Hz; 1 min

Kategoria przepięciowa

II

Wymiary 144mm x 96mm x 108 mm

Wilgotność otoczenia

pon. 95%

Temperatura pracy

od -5oC do 45oC
Masa 0,35 kg



Do pobrania

Protokół z badań- pomiar zaburzeń
Protokół z badań- pomiar odporoności
Sposób podłączenia kod wejściowy binarny lub BCD
Sosób podłączenia kod wejściowy binarny lub BCD



DTR DEC-1

DEKLARACJA ZDGODNOŚCI
