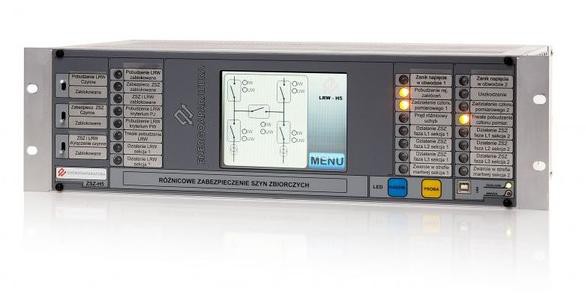

Na kolejnym rysunku przedstawiono wygląd urządzenia od strony złącz. Opis znaczenia poszczególnych wejść i wyjść znajdą Państwo w dokumentacji techniczno- ruchowej.

Rys. 2 Widok urzadzenia od strony złącz

Rejestrator zdarzeń

Urządzenie wyposażone jest w 6 portów komunikacyjnych.

• port USB – protokół firmowy EN-1 (standard)
• port RS 232 – protokół firmowy EN-1- łącze radiowe bloototh / ethernet – opcja
• port RS 232 do synchronizacji czasu GPS – opcja
• port światłowodowy ST – komunikacja z systemem nadzoru IEC 870-5-103 (standard)
• port światłowodowy ST – komunikacja z systemem nadzoru IEC 870-5-103 (standard)
• port światłowodowy ST – konfiguracja urządzenia – protokół EN-1 (standard)

Standartowo urządzenie wyposażone jest w trzy porty światłowodowe i kanał USB. Dodatkowo koncentrator może być wyposażony w:

• moduł synchronizacji GPS
• moduł komunikacji Bluetooth
• moduł do komunikacji prze Ethernet
• moduł powiadomienia GSM

System Operacyjny

Urządzenie ZSZ-H5 i LRW-H5 wyposażone jest w system operacyjny LINUX. System ten jest serwerem, na którym umieszczono stronę internetową służącą do podglądu schematu rozdzielni i sygnałów zakłóceniowych.

Zasada działania

Zabezpieczenie szyn zbiorczych ZSZ-H5 wyposażone jest w kilka algorytmów pomiarowych:

• algorytm różnicowo prądowy sekcji 1
• algorytm porównawczo fazowy sekcji 1
• algorytm różnicowo prądowy sekcji 2
• algorytm porównawczo fazowy sekcji 2
• algorytm różnicowo prądowy sekcji 1 i 2 (suma)
• algorytm porównawczo fazowy sekcji 1 i 2 (suma)

Pobudzenie algorytmów sekcji i sumy powoduje zadziałanie zabezpieczenia i wyłączenie zwarcia w tylko tej sekcji, na której zaistniało zwarcie. Dodatkowo urządzenie posiada dodatkowe algorytmy związane z wyłączeniem drugiego końca linii lub transformatora. Jeżeli zwarcie nastąpi w polu liniowym pomiędzy wyłącznikiem, a przekładnikiem prądowym to mamy do czynienia ze zwarciem w strefie martwej. Działa wtedy zabezpieczenie szyn wyłączając odpowiednią sekcję. Następnie po stwierdzeniu, że wyłącznik jest otwarty, a prąd dalej płynie to po nastawionym czasie np. 100ms następuje wysłanie impulsu na wyłącz drugi koniec linii np. łączem radiowym lub w.cz. (wyłączenie drugiego końca linii nazywamy wyłączeniem uzupełniającym).
Urządzenie posiada również algorytmy związane z wykryciem zwarcia między wyłącznikiem, a przekładnikiem prądowym w polu łącznika szyn. Jeżeli wyłącznik w polu łącznika szyn jest otwarty (rys.1), a prąd dalej płynie przez przekładnik to po czasie np. 100ms nastąpi wyłączenie sekcji 1.
Jeżeli w polu sprzęgła brak przekładnika prądowego to cały czas pracuje algorytm sumy, który decyduje o wyłączeniu wyłącznika w łączniku szyn. Po wyłączeniu łącznika szyn uaktywniają się algorytmy sekcyjne, które decydują o lokalizacji zwarcia w obrębie swojej strefy.

Rejestrator zakłóceń

Rejestrator zakłóceń rejestruje przebiegi prądów we wszystkich fazach L1, L2, L3, oraz dodatkowo rejestrowany jest prąd w przewodzie zerowym Io. Rejestrator wyzwala się sam z kryterium nadmiarowo prądowego. Kryterium prądowe ustawia się programowo. Liczba próbek zapisywana w każdym kanale prądowym wynosi 3200/1sek. Prądy rejestrowane są we wszystkich polach wyposażonych w przekładnik prądowy. Obwody prądowe przystosowane są do prądu znamionowego 1A lub 5A.

System Operacyjny

Jeżeli nastąpi pobudzenie rejestratora zakłóceń lub istnieje nieprawidłowy stan urządzenie wysyła pocztę elektroniczną pod wskazany adres. Pod systemem Linux zapisane są rejestracje prądów w standardzie COMTRADE. Rejestracje prądów zapisywane są w czasie pobudzenia rejestratora zakłóceń i można je odczytać poprzez łącze USB lub ETHERNET. Istnieje również możliwość synchronizowania urządzenia TL-H5 ze wskazanego serwera.

UKŁAD AUTOMATYKI REZERWOWANIA WYŁĄCZNIKÓW LRW-H5

Różnicowe zabezpieczenie szyn ZSZ-H5 wyposażone jest w układ automatyki rezerwowania wyłączników typu LRW-H5 przeznaczony jest on dla rozdzielni 110 kV z jednym sekcjonowanym systemem szyn zbiorczych. W polu łącznika szyn może znajdować się wyłącznik lub odłącznik. Urządzenie przewidziane jest dla rozdzielni do 5 pól. Schemat podłączenia obwodów wtórnych pola liniowego rozdzielni do przekaźnika ZSZ-H5 i LRW-H5 przedstawiono na rysunku 4.

Automatyka LRW-H5 ma szybko i selektywnie otworzyć wyłączniki tylko tych pól, które biorą udział w prądach zwarciowych podczas awarii wyłącznika. W przypadku zadziałania zabezpieczeń linii i awarii wyłącznika po nastawionym czasie T1 wysyłany zostanie impuls wyłączający na obie cewki uszkodzonego wyłącznika. Przy dalszym braku wyłączenia po czasie T2 zostaną wyłączone wyłączniki przyporządkowane do tego samego systemu szyn zbiorczych.

Podczas działania zabezpieczeń wysłany zostaje impuls na wyłączenie wyłącznika (tzw. TRIP) i jednocześnie wysłane zostaje pobudzenie do automatyki LRW. Gdy wyłącznik jest sprawny otwiera się w czasie od 50-100 [ms]. Otwarcie wyłącznika powinno nastąpić przed upływem czasu T1. Jeżeli wyłącznik zawiedzie i nie otworzy się, to po czasie T1 układ LRW generuje ponowny impuls wyłączający na obie cewki (tzw. RETRIP). Jeżeli w czasie retripu wyłącznik:

• otworzy się – to znika pobudzenie od zabezpieczeń, a tym samym pobudzenie LRW.
• nie otworzy się to po czasie T2 układ automatyki LRW wyłącza tylko te pola, które należą do tego samego systemu szyn zbiorczych (tzw. TRIP-LRW).

Układ automatyki LRW-H5 do stwierdzenia czy wyłącznik jest zamknięty czy otwarty wykorzystuje dwa kryteria:

• prądowe nastawialne od 0,05I/In do 2I/In (5%In do 200%In). Jeżeli prąd płynie powyżej nastawy, to dla logiki działania, oznacza to, że wyłącznik jest zamknięty.
• wyłącznikowe. Za pomocą zestyków pomocniczych wyłącznika wprowadzamy dwubitowo informację o stanie wyłącznika. Stwierdza się, że wyłącznik jest zamknięty bądź otwarty na podstawie wejść binarnych:

1.0 – wyłącznik zamknięty
0.1 – wyłącznik otwarty
0.0 – uszkodzenie ZO (złe odwzorowanie – stan wyłącznika zapamiętany w pamięci LRW)
1.1 – uszkodzenie ZO (złe odwzorowanie – wyłącznik zamknięty)
(na życzenie klienta dopuszcza się odwzorowanie jedno bitowe dla wybranych wyłączników).

Dane techniczne

W urządzeniu istnieje możliwość zastosowania modułu IEC-61850 za dodatkową opłatą, co należy ująć zamówieniu.
